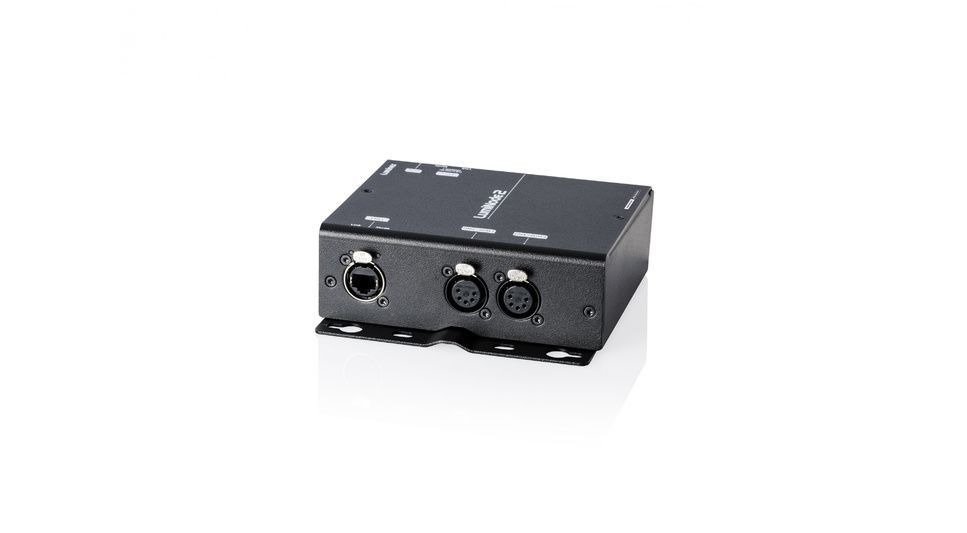

LUMINODE 2 SPLITTER ETHERNET/DMX LUMINEX

Connecteurs

Connecteurs DMX/RDM : 2x Neutrik 5 pin XLR (femelle) blindé et plaqué or

Connectique Ethernet : 2x connecteur Neutrik Ethercon blindé

Fermeture de contact : Oui

Connecteur d'alimentation :

Ethernet (PoE 802.3af classe 0)

Caractéristiques DMX

Protocoles DMX :

DMX512 (1986 & 1990)

DMX512-A ANSI E1.11

RDM ANSI E1.20-2010

Direction du port DMX : Entrée ou sortie (configurable)

Isolation du port DMX : Isolation optique et galvanique par port

Timing DMX :

Fréquence d'images : 10-40fps

Break : 176-352µs

Caractéristiques Ethernet

Protocoles Ethernet :

Art-Net™ (1-4)

sACN ANSI E1.31

RTTrPL (BlackTraX)

KiNET v1, v2

Vitesse du port Ethernet : 10/100/1000Mbps

Détection de port :

Auto-détection

MDI / MDIX

Interface de gestion divisée : Oui

Support des groupes (VLAN) : Oui

Caractéristiques principales

Moteurs de traitement : 4

Moteur de traitement  :

HTP

LTP

Sauvegarde

Switch

X-Fade

Personnalisé

Softpatch : Oui

Master/Limit :

Proportionnel

Limit

Système de déclenchement : Oui

ReRoute : Oui

Gestionnaire de profil : Oui

Snapshot : Oui

Redondance DMX : Oui

Logiciel de surveillance : LumiNet Monitor

Configuration :

Serveur Web intégré

API Web documentée

Menu d'affichage frontal

Statut

Affichage et jogging : Oui

LED d'état :

Port Ethernet : LED de liaison/activité et LED RVB de groupe

Port DMX : LED DMX/RDM

Alimentation

Entrée d'alimentation :

PoE IEEE 802.3af (Classe 0)

Consommation électrique : Maximum 8,5W

Redondance de l'alimentation : Non

Conditions d'utilisation

Température de fonctionnement : 0 à +50°C

Température de stockage : -10 à +70°C

Humidité (sans condensation) : 5 à 95% RH

Dimensions :

Boîtier : Boîtier métallique robuste

Dimensions (L x P x H) : 158 x 146 x 50,5 mm

Poids : 0,9 kg

Emballage : 240 x 230 x 80 mm

Homologations

Émissions et immunité électromagnétiques :

EN55032 classe A

EN55035

EN61000-3-2

EN61000-3-3

EN61000-4-2

EN61000-4-4

EN61000-4-5

EN61000-4-6

EN61000-4-8

EN61000-4-11

FCC Partie 15 CFR 47 classe A

ICES-003 version 6

Sécurité :

IEC 62368-1

EN 62368-1

UL 62368-1

CAN/CSA-C22.2 No. 62368-1

CE

Certificats :

Marque cSGSus

CE

Certificat CB

Green :

RoHS

REACH
